Tram-do-dem-trung-ap(Do-luong-trung-ap)
1) Đặc điểm:
Trạm đo đếm trung áp là trạm đặt các thiết bị, khí cụ đo lường phía trung áp để đo điện năng tiêu thụ của một hoặc nhiều hộ phụ tải bất kỳ.
Trạm đo đếm trung áp thường được đặt tại các vị trí như:
+ Trước TBA(có dung lượng MBA lớn) của một hoặc nhiều hộ phụ tải
+ Tại ranh giới giữa hai đơn vị mua và bán điện trung áp
+ Tại ranh giới giữa hai đơn vị quản lý vận hành lưới điện(để tính sản lượng điện tiêu thụ)
+ V.v...
2) Cấu trúc trạm đo đếm trung áp:
Trạm đo đếm trung áp lắp đặt các thiết bị, khí cụ điện sau:
+ Bộ cầu dao cách ly
+ Bộ biến dòng trung áp
+ Bộ biến điện áp trung áp
+ Bộ cầu chì trung áp
+ Bộ chống sét van trung áp
+ Công tơ điện
Bố trí các thiết bị trạm theo sơ đồ một sợi sau(H1):
 |

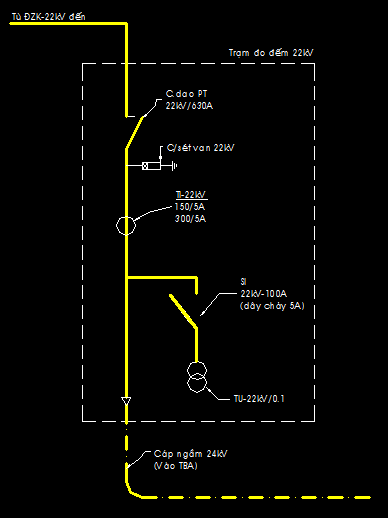

| H1: Sơ đồ một sợi một trạm đo đếm 22kV |
 |
| H2: Ảnh một trạm đo đếm 35kV đặt trước TBA 1250kVA-35/0,4kV |
Đấu dây sau trạm đo đếm(Sau máy biến dòng) có thể là cáp ngầm(đến phụ tải) hoặc bằng đường dây trên không.
***
