Cau-tao-tu-phan-phoi-0.4kV(Tu-ha-the)
1) Đặc điểm chung:
Nhiệm vụ của Tủ phân phối hạ thế là tiếp nhận nguồn điện tổng hạ thế rồi phân phối nguồn điện hạ thế đến các phụ tải khác nhau bằng các lộ ra khác nhau.
Tủ phân phối 0,4kV có rất nhiều phương án cấu hình tủ khác nhau tùy theo mục đích sử dụng, vị trí lắp đặt, phạm vi chức năng của tủ v.v...
 |
| H1: Mặt ngoài tủ phân phối hạ áp |
 | |
|
2) Các loại Tủ phân phối hạ thế:
Tủ phân phối 0,4kV có 2 loại: Tủ phân phối 0,4kV trong nhà và Tủ phân phối 0,4kV ngoài trời. Hai loại này có yêu cầu kỹ thuật khác nhau về cấp độ bảo vệ IP(xem ở phần sau).
Khi Tủ phân phối 0,4kV được lắp đặt ở các vị trí khác nhau làm chức năng khác nhau có thể có các tên gọi khác nhau như:
+ Tủ tổng đầu nguồn hay tủ phân phối TBA...: Lắp đặt tại các Trạm biến áp phân phối
+ Tủ Xưởng, Tủ phân xưởng: Lắp trong các nhà máy, xí nghiệp, xưởng, phân xưởng sản xuất,
+ Tủ tổng của tòa nhà,
+ Và rất nhiều loại khác
Trong phạm vi bài này, chủ yếu đề cập chi tiết với loại Tủ tổng đầu nguồn, lắp đặt tai các trạm biến áp phân phối. Tủ tổng lắp tại các TBA phân phối cũng có thể là loại tủ trong nhà và cũng có thể là loại tủ ngoài trời.
3) Cấu tạo Tủ phân phối hạ thế 0,4kV(tủ tổng):
Trong thực tế hầu hết các TBA đều được lắp một Tủ tổng dùng để thao tác đóng cắt và bảo vệ phía hạ thế của TBA và làm nhiệm vụ phân phối nguồn điện đến các hộ phụ tải khác nhau bằng việc lắp Aptomat tổng, các Aptomat các lộ ra.
Ngoài ra Tủ phân phối cũng có thể lắp thêm các khí cụ đo lường như: Máy biến dòng, Công tơ, Ampe kế, Vol kế(điều này "Quy phạm trang bị điện" không bắt buộc).
Tùy theo nhu cầu của chủ đầu tư hoặc của chủ hộ, cấu hình tủ có thể khác nhau.
3.1- Sơ đồ một sợi Tủ phân phối
Muốn biết cấu hình của bất kỳ một kiểu Tủ phân phối nào, trước hết hãy xem sơ đồ một sợi của nó.
Sơ đồ một sợi sẽ mô tả: Tủ được lắp các thiết bị gì, thông số kỹ thuật của chúng như thế nào, đấu nối liên kết giữa chúng ra sao, cũng như biết được nhiệm vụ của chúng trong sơ đồ.

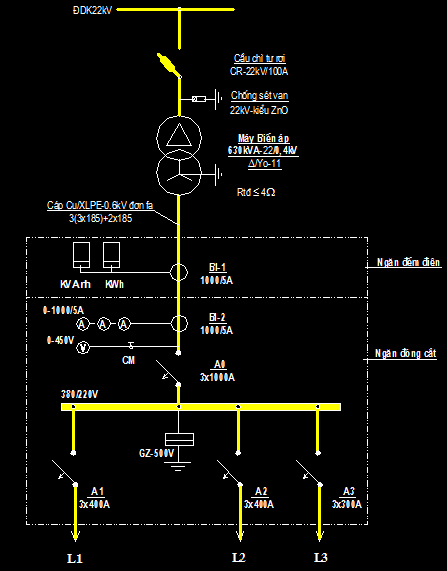

Dưới đây là bản vẽ sơ đồ một sợi của một kiểu Tủ phân phối tổng, đặt tại một TBA phân phối có dung lượng MBA 630kVA. Tủ có cấu hình như sau:
 |
| H3: Sơ đồ một sợi TBA và tủ phân phối 0,4kV |
a) Thiết bị đóng cắt kiêm bảo vệ ngắn mạch gồm:
+ Aptomat tổng(A0): 3x1000A/500V
+ 3 Aptomat(A1,A2,A3) đóng cắt cho 3 lộ ra
b) Thiết bị đo lường:
+ 1 máy biến dòng(B-1) 1000/5A cho đếm điện với công tơ hữu công và công tơ vô công.
+ 1 máy biến dòng(B-2) 1000/5A cho đo điện với 3 Ampe kế(1000/5A) đo dòng điện 3fa.
+ 1 Vol kế có kèm khóa chuyển mạch vol, đo điện áp các fa
c) Thiết bị bảo vệ quá áp:
+ Trên thanh cái hạ thế của tủ phân phối có lắp một bộ chống sét van hạ thế GZ500V
3.2- Tủ phân phối phân xưởng:
Cấu hình Tủ phân phối phân xưởng mô tả bằng sơ đồ một sợi trên hình H4 sau đây:
 |
| H4: Sơ đồ một sợi Tủ phân phối phân xưởng(2 lộ ra) |
 |
| H5: Bên trong tủ |
 |
| H6: Ngăn lắp các thiết bị đóng cắt |
Đặc điểm cấu hình tủ:
+ Tủ chỉ lắp các thiết bị, khí cụ đo điện sau: Bộ máy biến dòng B2, 3 Ampe kế, 1 Vol kế, 1 Aptomat tổng 3x250A/500V và 2 Aptomat lộ ra 3x150A/500V
+ Không lắp chống sét val phía hạ thế(vì các lộ ra đều dùng cáp ngầm đi trong nội bộ phân xưởng).
***
