So-do-mot-soi-tram-bien-ap
Sơ đồ một sợi của một trạm biến áp mô tả cách đấu nối các thiết bị của TBA, mô tả các thông số kỹ thuật cơ bản của TBA.
Tùy theo cấu trúc của TBA mà có các bản vẽ sơ đồ một sợi khác nhau. Thông số kỹ thuật của các thiết bị trong TBA phụ thuộc vào cấp điện áp, dung lượng MBA, kiểu TBA v.v...
Sau đây là một số sơ đồ một sợi TBA:
 |
| MBA-100kVA, phía trung áp đóng cắt và bảo vệ MBA dùng Cầu chì tự rơi(FCO), phía hạ áp lắp Tủ phân phối 0,4kV trong đó có lắp đầy đủ các thiết bị đóng cắt và khí cụ đo lường. |
 |
| MBA-400kVA, phía trung áp đóng cắt không tải MBA dùng bộ Cầu dao cách ly, bảo vệ ngắn mạch MBA bằng Cầu chì tự rơi(FCO) hoặc bằng Cầu chì ống. Phía hạ áp lắp Tủ phân phối 0,4kV trong đó có lắp đầy đủ khí cụ đo lường. |
 |

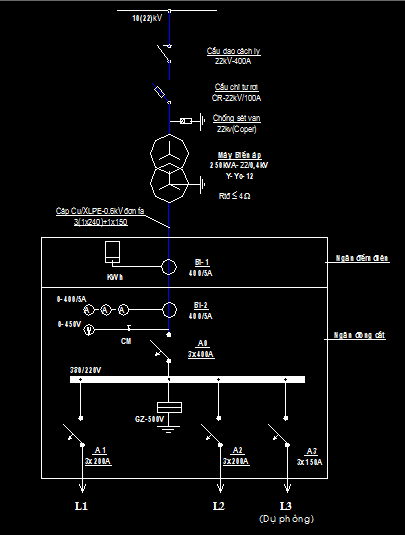

MBA-250kVA, phía trung áp đóng cắt không tải MBA dùng bộ Cầu dao cách ly, bảo vệ ngắn mạch MBA bằng Cầu chì tự rơi(FCO) hoặc bằng Cầu chì ống, bảo vệ quá điện áp dùng chống sét van. Phía hạ áp lắp Tủ phân phối 0,4kV trong đó có lắp đầy đủ khí cụ đo lường.
|
-$-
